Deskripsi

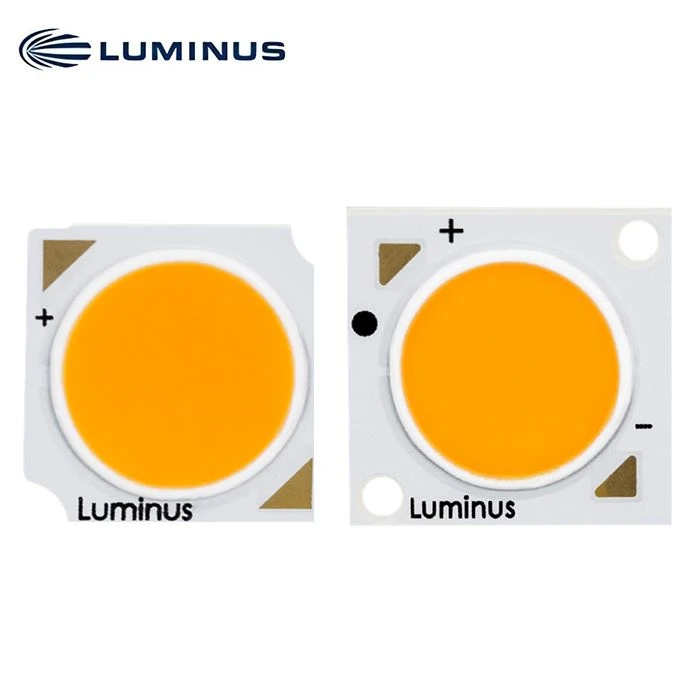

LED Putih Array CLM-9 COB Generasi 3
Seri LED Luminus Chip-on-Board (COB) menawarkan solusi kelas pencahayaan lengkap yang dirancang untuk aplikasi pencahayaan berkinerja tinggi. Pilihan ini mencakup rentang lumen yang luas mulai dari kurang dari 400lm hingga lebih dari 10.000lm, semua suhu warna utama dan dapat menghasilkan rendering warna lebih besar dari 97 pada 2700K dan 3000K serta R9 setara dengan 95. Terobosan ini memungkinkan insinyur dan desainer pencahayaan mengembangkan solusi pencahayaan dengan efisiensi, kecerahan, dan kualitas keseluruhan maksimum.
Fitur
• Output lumen tinggi dan efikasinya khas
• Lebih dari 1.215 lm, 150 LPW @ 3000K, 80CRI, Tj=85ºC
• Lebih dari 1.380 lm, 170 LPW @ 5000K, 70CRI, Tj=85ºC
• Rentang CCT 2700K, 3000K, 3500K, 4000K, 5000K, dan 6500K
• 80 atau 90 CRI mnt. hingga 95 menit. dalam warna putih hangat
• Akurasi binning warna 3 SDCM
• Keseragaman emisi optik yang sangat baik dan konsistensi warna pada sudut
• Stabilitas warna jangka panjang yang luar biasa
• Konduktivitas termal yang unggul untuk penyebaran panas yang seragam
• Ramah lingkungan: Sesuai RoHS dan REACH
• UL dikenali, file #E465703
Aplikasi
• Lampu Sorot/Lampu Lintasan
• Lampu downlight
• Pencahayaan Toko
• Pencahayaan Perhotelan
• Arsitektur dan Spesialisasi
• Penerangan Jalan
• Tempat Parkir dan Penerangan Area
• Penerangan Terowongan
Warna Suhu, CRI dan R9 Nilai-nilai
|
Suhu Warna |
Nilai XX |
CRI |
*R9 |
|
4000K, 5000K, 6500K |
70 |
>70 |
- |
|
2700K, 3000K, 3500K, 4000K, 5000K, 6500K |
80 |
>80 |
>0 |
|
2700K, 3000K, 3500K, 4000K, 5000K |
90 |
>90 |
>50 |
|
2700K, 3000K |
95 |
>95 |
>85 |
|
3500K, 4000K, 5000K |
>75 |
CLM-9 Bagian Angka - AC30 36V
Tabel berikut menjelaskan produk dengan fluks tipikal dan fluks minimum yang diukur pada 240mA dan ditentukan pada Tj=85ºC. Nilai pada 25ºC dihitung dan ditampilkan hanya sebagai referensi.
|
CCT |
Fluks Keluaran (lm) |
Referensi |
Warna Rendering Indeks |
Nomor Bagian Pemesanan |
|
|
Ketik. (85ºC) |
menit.. (85ºC) |
Ketik. (dihitung) (25ºC) |
CRI (min.) |
Elips MacAdam 3 langkah |
|
|
2700K |
1,150 |
1,070 |
1,240 |
80 |
CLM-9-27-80-36-AC30-F4-3 |
|
950 |
880 |
1,025 |
90 |
CLM-9-27-90-36-AC30-F4-3 |
|
|
905 |
845 |
980 |
95 |
CLM-9-27-95-36-AC30-F4-3 |
|
|
3000K |
1,215 |
1,130 |
1,310 |
80 |
CLM-9-30-80-36-AC30-F4-3 |
|
1,020 |
950 |
1,105 |
90 |
CLM-9-30-90-36-AC30-F4-3 |
|
|
955 |
885 |
1,030 |
95 |
CLM-9-30-95-36-AC30-F4-3 |
|
|
3500K |
1,250 |
1,165 |
1,350 |
80 |
CLM-9-35-80-36-AC30-F4-3 |
|
1,040 |
970 |
1,125 |
90 |
CLM-9-35-90-36-AC30-F4-3 |
|
|
1,000 |
925 |
1,075 |
95 |
CLM-9-35-95-36-AC30-F4-3 |
|
|
4000K |
1,360 |
1,265 |
1,470 |
70 |
CLM-9-40-70-36-AC30-F4-3 |
|
1,270 |
1,180 |
1,370 |
80 |
CLM-9-40-80-36-AC30-F4-3 |
|
|
1,100 |
1,025 |
1,190 |
90 |
CLM-9-40-90-36-AC30-F4-3 |
|
|
965 |
900 |
1,035 |
95 |
CLM-9-40-95-36-AC30-F4-3 |
|
|
CCT |
Fluks Keluaran (lm) |
Referensi |
Warna Rendering Indeks |
Nomor Bagian |
||
|
Ketik. (85ºC) |
menit.. (85ºC) |
Ketik. (dihitung) (25ºC) |
CRI (min.) |
Elips MacAdam 5 langkah |
Elips MacAdam 3 langkah |
|
|
5000K |
1,380 |
1,285 |
1,495 |
70 |
CLM-9-50-70-36-AC30-F4-5 |
CLM-9-50-70-36-AC30-F4-3 |
|
1,275 |
1,185 |
1,380 |
80 |
CLM-9-50-80-36-AC30-F4-5 |
CLM-9-50-80-36-AC30-F4-3 |
|
|
1,105 |
1,030 |
1,195 |
90 |
CLM-9-50-90-36-AC30-F4-5 |
CLM-9-50-90-36-AC30-F4-3 |
|
|
1,020 |
950 |
1,100 |
95 |
CLM-9-50-95-36-AC30-F4-5 |
CLM-9-50-95-36-AC30-F4-3 |
|
|
6500K |
1,385 |
1,285 |
1,495 |
70 |
CLM-9-65-70-36-AC30-F4-5 |
CLM-9-65-70-36-AC30-F4-3 |
|
1,270 |
1,180 |
1,375 |
80 |
CLM-9-65-80-36-AC30-F4-5 |
CLM-9-65-80-36-AC30-F4-3 |
|
CLM-9 Bagian Angka - A A30 36V
Tabel berikut menjelaskan produk dengan fluks tipikal dan fluks minimum yang diukur pada 240mA dan ditentukan pada Tj=85ºC. Nilai pada 25ºC dihitung dan ditampilkan hanya sebagai referensi.
|
CCT |
Fluks Keluaran (lm) |
Referensi |
Warna Rendering Indeks |
Nomor Bagian Pemesanan |
|
|
Ketik. (85ºC) |
menit.. (85ºC) |
Ketik. (dihitung) (25ºC) |
CRI (min.) |
Elips MacAdam 3 langkah |
|
|
2700K |
1,150 |
1,070 |
1,240 |
80 |
CLM-9-27-80-36-AA30-F4-3 |
|
950 |
880 |
1,025 |
90 |
CLM-9-27-90-36-AA30-F4-3 |
|
|
905 |
845 |
980 |
95 |
CLM-9-27-95-36-AA30-F4-3 |
|
|
3000K |
1,215 |
1,130 |
1,310 |
80 |
CLM-9-30-80-36-AA30-F4-3 |
|
1,020 |
950 |
1,105 |
90 |
CLM-9-30-90-36-AA30-F4-3 |
|
|
955 |
885 |
1,030 |
95 |
CLM-9-30-95-36-AA30-F4-3 |
|
|
3500K |
1,250 |
1,165 |
1,350 |
80 |
CLM-9-35-80-36-AA30-F4-3 |
|
1,040 |
970 |
1,125 |
90 |
CLM-9-35-90-36-AA30-F4-3 |
|
|
1,000 |
925 |
1,075 |
95 |
CLM-9-35-95-36-AA30-F4-3 |
|
|
4000K |
1,360 |
1,265 |
1,470 |
70 |
CLM-9-40-70-36-AA30-F4-3 |
|
1,270 |
1,180 |
1,370 |
80 |
CLM-9-40-80-36-AA30-F4-3 |
|
|
1,100 |
1,025 |
1,190 |
90 |
CLM-9-40-90-36-AA30-F4-3 |
|
|
965 |
900 |
1,035 |
95 |
CLM-9-40-95-36-AA30-F4-3 |
|
|
CCT |
Fluks Keluaran (lm) |
Referensi |
Warna Rendering Indeks |
Nomor Bagian |
||
|
Ketik. (85ºC) |
menit.. (85ºC) |
Ketik. (dihitung) (25ºC) |
CRI (min.) |
Elips MacAdam 5 langkah |
Elips MacAdam 3 langkah |
|
|
5000K |
1,380 |
1,285 |
1,495 |
70 |
CLM-9-50-70-36-AA30-F4-5 |
CLM-9-50-70-36-AA30-F4-3 |
|
1,275 |
1,185 |
1,380 |
80 |
CLM-9-50-80-36-AA30-F4-5 |
CLM-9-50-80-36-AA30-F4-3 |
|
|
1,105 |
1,030 |
1,195 |
90 |
CLM-9-50-90-36-AA30-F4-5 |
CLM-9-50-90-36-AA30-F4-3 |
|
|
1,020 |
950 |
1,100 |
95 |
CLM-9-50-95-36-AA30-F4-5 |
CLM-9-50-95-36-AA30-F4-3 |
|
|
6500K |
1,385 |
1,285 |
1,495 |
70 |
CLM-9-65-70-36-AA30-F4-5 |
CLM-9-65-70-36-AA30-F4-3 |
|
1,270 |
1,180 |
1,375 |
80 |
CLM-9-65-80-36-AA30-F4-5 |
CLM-9-65-80-36-AA30-F4-3 |
|
CLM-9 Bagian Angka - AC30 18V
Tabel berikut menjelaskan produk dengan fluks tipikal dan fluks minimum yang diukur pada 240mA dan ditentukan pada Tj=85ºC. Nilai pada 25ºC dihitung dan ditampilkan hanya sebagai referensi.
|
CCT |
Fluks Keluaran (lm) |
Referensi |
Warna Rendering Indeks |
Nomor Bagian Pemesanan |
|
|
Ketik. (85ºC) |
menit.. (85ºC) |
Ketik. (dihitung) (25ºC) |
CRI (min.) |
Elips MacAdam 3 langkah |
|
|
2700K |
1,150 |
1,070 |
1,240 |
80 |
CLM-9-27-80-18-AC30-F4-3 |
|
950 |
880 |
1,025 |
90 |
CLM-9-27-90-18-AC30-F4-3 |
|
|
905 |
845 |
980 |
95 |
CLM-9-27-95-18-AC30-F4-3 |
|
|
3000K |
1,215 |
1,130 |
1,310 |
80 |
CLM-9-30-80-18-AC30-F4-3 |
|
1,020 |
950 |
1,105 |
90 |
CLM-9-30-90-18-AC30-F4-3 |
|
|
955 |
885 |
1,030 |
95 |
CLM-9-30-95-18-AC30-F4-3 |
|
|
3500K |
1,250 |
1,165 |
1,350 |
80 |
CLM-9-35-80-18-AC30-F4-3 |
|
1,040 |
970 |
1,125 |
90 |
CLM-9-35-90-18-AC30-F4-3 |
|
|
1,000 |
925 |
1,075 |
95 |
CLM-9-35-95-18-AC30-F4-3 |
|
|
4000K |
1,360 |
1,265 |
1,470 |
70 |
CLM-9-40-70-18-AC30-F4-3 |
|
1,270 |
1,180 |
1,370 |
80 |
CLM-9-40-80-18-AC30-F4-3 |
|
|
1,100 |
1,025 |
1,190 |
90 |
CLM-9-40-90-18-AC30-F4-3 |
|
|
965 |
900 |
1,035 |
95 |
CLM-9-40-95-18-AC30-F4-3 |
|
|
CCT |
Fluks Keluaran (lm) |
Referensi |
Warna Rendering Indeks |
Nomor Bagian |
||
|
Ketik. (85ºC) |
menit.. (85ºC) |
Ketik. (dihitung) (25ºC) |
CRI (min.) |
Elips MacAdam 5 langkah |
Elips MacAdam 3 langkah |
|
|
5000K |
1,380 |
1,285 |
1,495 |
70 |
CLM-9-50-70-18-AC30-F4-5 |
CLM-9-50-70-18-AC30-F4-3 |
|
1,275 |
1,185 |
1,380 |
80 |
CLM-9-50-80-18-AC30-F4-5 |
CLM-9-50-80-18-AC30-F4-3 |
|
|
1,105 |
1,030 |
1,195 |
90 |
CLM-9-50-90-18-AC30-F4-5 |
CLM-9-50-90-18-AC30-F4-3 |
|
|
1,020 |
950 |
1,100 |
95 |
CLM-9-50-95-18-AC30-F4-5 |
CLM-9-50-95-18-AC30-F4-3 |
|
|
6500K |
1,385 |
1,285 |
1,495 |
70 |
CLM-9-65-70-18-AC30-F4-5 |
CLM-9-65-70-18-AC30-F4-3 |
|
1,270 |
1,180 |
1,375 |
80 |
CLM-9-65-80-18-AC30-F4-5 |
CLM-9-65-80-18-AC30-F4-3 |
|
CLM-9 Bagian Angka - A A30 18V
Tabel berikut menjelaskan produk dengan fluks tipikal dan fluks minimum yang diukur pada 240mA dan ditentukan pada Tj=85ºC. Nilai pada 25ºC dihitung dan ditampilkan hanya sebagai referensi.
|
CCT |
Fluks Keluaran (lm) |
Referensi |
Warna Rendering Indeks |
Nomor Bagian Pemesanan |
|
|
Ketik. (85ºC) |
menit.. (85ºC) |
Ketik. (dihitung) (25ºC) |
CRI (min.) |
Elips MacAdam 3 langkah |
|
|
2700K |
1,150 |
1,070 |
1,240 |
80 |
CLM-9-27-80-18-AA30-F4-3 |
|
950 |
880 |
1,025 |
90 |
CLM-9-27-90-18-AA30-F4-3 |
|
|
905 |
845 |
980 |
95 |
CLM-9-27-95-18-AA30-F4-3 |
|
|
3000K |
1,215 |
1,130 |
1,310 |
80 |
CLM-9-30-80-18-AA30-F4-3 |
|
1,020 |
950 |
1,105 |
90 |
CLM-9-30-90-18-AA30-F4-3 |
|
|
955 |
885 |
1,030 |
95 |
CLM-9-30-95-18-AA30-F4-3 |
|
|
3500K |
1,250 |
1,165 |
1,350 |
80 |
CLM-9-35-80-18-AA30-F4-3 |
|
1,040 |
970 |
1,125 |
90 |
CLM-9-35-90-18-AA30-F4-3 |
|
|
1,000 |
925 |
1,075 |
95 |
CLM-9-35-95-18-AA30-F4-3 |
|
|
4000K |
1,360 |
1,265 |
1,470 |
70 |
CLM-9-40-70-18-AA30-F4-3 |
|
1,270 |
1,180 |
1,370 |
80 |
CLM-9-40-80-18-AA30-F4-3 |
|
|
1,100 |
1,025 |
1,190 |
90 |
CLM-9-40-90-18-AA30-F4-3 |
|
|
965 |
900 |
1,035 |
95 |
CLM-9-40-95-18-AA30-F4-3 |
|
|
CCT |
Fluks Keluaran (lm) |
Referensi |
Warna Rendering Indeks |
Nomor Bagian |
||
|
Ketik. (85ºC) |
menit.. (85ºC) |
Ketik. (dihitung) (25ºC) |
CRI (min.) |
Elips MacAdam 5 langkah |
Elips MacAdam 3 langkah |
|
|
5000K |
1,380 |
1,285 |
1,495 |
70 |
CLM-9-50-70-18-AA30-F4-5 |
CLM-9-50-70-18-AA30-F4-3 |
|
1,275 |
1,185 |
1,380 |
80 |
CLM-9-50-80-18-AA30-F4-5 |
CLM-9-50-80-18-AA30-F4-3 |
|
|
1,105 |
1,030 |
1,195 |
90 |
CLM-9-50-90-18-AA30-F4-5 |
CLM-9-50-90-18-AA30-F4-3 |
|
|
1,020 |
950 |
1,100 |
95 |
CLM-9-50-95-18-AA30-F4-5 |
CLM-9-50-95-18-AA30-F4-3 |
|
|
6500K |
1,385 |
1,285 |
1,495 |
70 |
CLM-9-65-70-18-AA30-F4-5 |
CLM-9-65-70-18-AA30-F4-3 |
|
1,270 |
1,180 |
1,375 |
80 |
CLM-9-65-80-18-AA30-F4-5 |
CLM-9-65-80-18-AA30-F4-3 |
|
CLM-9 Beroperasi Karakteristiktongkat1
Karakteristik Optik dan Listrik
|
Parameter - 36V |
Simbol |
Minimum |
Khas |
Maksimum |
Satuan |
|
Arus Maju2 |
Jika |
240 |
540 |
mA |
|
|
Tegangan Maju3 |
Vf |
31 |
33.8 |
37 |
V |
|
Parameter - 18V |
Simbol |
Minimum |
Khas |
Maksimum |
Satuan |
|
Arus Maju2 |
Jika |
480 |
1080 |
mA |
|
|
Tegangan Maju3 |
Vf |
15.5 |
16.9 |
18.5 |
V |
|
Parameter |
Simbol |
Minimum |
Khas |
Maksimum |
Satuan |
|
Kekuatan |
8.16 |
20 |
W |
||
|
Suhu Kasus Pengoperasian4 |
T c |
105 |
ºC |
||
|
Diameter Permukaan Pemancar Cahaya |
LES |
9.6 |
mm |
||
|
Ketahanan Termal (persimpangan-ke-kasus) |
Θjc |
0.65 |
ºC/W |
||
|
Suhu Persimpangan |
Tj |
140 |
ºC |
||
|
Sudut Pandang |
120 |
Derajat |
