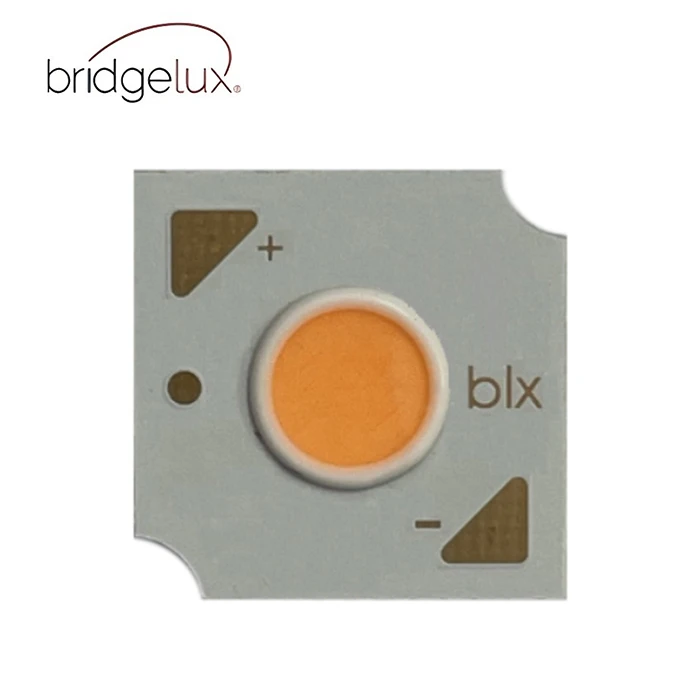

Rangkaian LED HD Seri V™ HD Gen 8 V4 HD

Rangkaian LED Bridgelux® Seri V™ HD Gen 8 V4 HD

Kirim permintaan

Men-download

Deskripsi

Rangkaian LED Bridgelux® Gen 8 V4 HD

Produk rangkaian LED HD Seri V™, sebuah lini produk COB dengan kepadatan lumen ultra tinggi, dirancang untuk lampu sorot intensitas tinggi yang digunakan dalam lingkungan komersial dan ritel. Rangkaian HD Seri V menawarkan keseragaman warna pada sudut yang terdepan di industri, dan menggantikan lampu halida logam keramik dengan memberikan daya lilin sinar tengah yang sama atau lebih besar pada daya yang lebih rendah dan masa pakai yang lebih lama. Kontrol sinar yang ketat dan kualitas cahaya yang luar biasa sangat cocok untuk aplikasi titik terarah yang menuntut.

Rangkaian LED V4 HD tersedia dalam berbagai kombinasi CCT dan CRI yang memberikan fleksibilitas desain dan efisiensi energi yang substansial. Desain sistem pencahayaan yang menggabungkan susunan LED ini menghasilkan peningkatan tingkat kemanjuran sistem dan masa pakai yang lebih lama. Aplikasi umum mencakup, namun tidak terbatas pada, lampu bawah komersial dan residensial, lampu aksen, lampu sorot, dan lampu track.

Bridgelux Décor Series™ adalah lini warna canggih kami yang dirancang khusus untuk aplikasi premium, menghasilkan kualitas lampu LED tak tertandingi dengan opsi rendering warna-yang cemerlang dan menawarkan palet pencahayaan yang menyenangkan dan menginspirasi. Titik warna Bridgelux Décor Series tersedia pada Vero® SE Series, Vero® Series, V Series™, dan V Series™ HD. Produk Décor Series™ Ultra memberikan CRI tinggi sebesar 97 dan nilai R9 minimum sebesar 91, yang menekankan warna merah dan corak warna yang paling mudah diterima oleh mata manusia - sempurna untuk toko ritel paling mewah dan museum terkenal di dunia. Décor Series Ultra dirancang sebagai pengganti halogen.

Fitur
• Khasiat tipikal 136 lm/W
• Sumber cahaya kompak dengan kepadatan fluks tinggi
• Penerangan seragam berkualitas tinggi
• Minimum 80, 90 dan 95 pilihan CRI
• Jalur termal yang efisien
• Struktur binning warna yang sesuai dengan ENERGY STAR® / ANSI dengan 3 opsi SDCM
• Lebih hemat energi dibandingkan lampu pijar, halogen, dan lampu neon
• Pengoperasian DC tegangan rendah
• Cahaya instan dengan peredupan tak terbatas

Manfaat
• Kontrol optik yang ditingkatkan
• Cahaya putih bersih tanpa pikselasi
• Reproduksi warna asli berkualitas tinggi
• Mengurangi ketahanan termal secara signifikan dan meningkatkan suhu pengoperasian
• Cahaya putih yang seragam dan konsisten
• Menurunkan biaya operasional
• Mudah digunakan dengan detektor cahaya matahari dan gerakan untuk meningkatkan penghematan energi
• Mengurangi biaya pemeliharaan
• Ramah lingkungan, tidak ada masalah pembuangan

Keluarga Produk	Produk	Nomor Bagian	Nomor Dok	Jenderal	Ukuran LES (mm)	CCT (K)	Opsi CRI	Fluks(lm) 3000K	Saat ini (mA)	Tegangan (V)	Khasiat (lm/W)	Ukuran Substrat (mm)
BXRH VHD	V4BHD	BXRH-xxx0600-B-8x	DS404	8	4.8	2200-5000	80, 90, 97	868	350	18.3	136	12.5x12.5

product-758-576

Tabel 1:Panduan Seleksi, Data Pengukuran Berdenyut (Tj=Tc=25 derajat )

Bagian Nomor	Nominal KKT1 (K)	CRI2	Penggerak Nominal Saat ini3 (mA)	Berdenyut Khas Aliran4,5,6 Tc = 25ºC (lm)	Minimum Fluks Berdenyut6,7 Tc = 25ºC (lm)	Khas Vf (V)	Khas Kekuatan (W)	Khas Kemanjuran (aku/W)
BXRH-22E0600-A-8x	2200	80	175	651	586	36.6	6.4	102
BXRH-22E0600-B-8x	2200	80	350	651	586	18.3	6.4	102
BXRH-22G0600-A-8x	2200	90	175	560	504	36.6	6.4	87
BXRH-22G0600-B-8x	2200	90	350	560	504	18.3	6.4	87
BXRH-22H0600-A-8x	2200	97	175	473	426	36.6	6.4	74
BXRH-22H0600-B-8x	2200	97	350	473	426	18.3	6.4	74
BXRH-24G0600-A-8x	2400	90	175	600	540	36.6	6.4	94
BXRH-24G0600-B-8x	2400	90	350	600	540	18.3	6.4	94
BXRH-24H0600-A-8x	2400	97	175	507	456	36.6	6.4	79
BXRH-24H0600-B-8x	2400	97	350	507	456	18.3	6.4	79
BXRH-25E0600-A-8x	2500	80	175	781	703	36.6	6.4	122
BXRH-25E0600-B-8x	2500	80	350	781	703	18.3	6.4	122
BXRH-27E0600-A-8x	2700	80	175	817	735	36.6	6.4	128
BXRH-27E0600-B-8x	2700	80	350	817	735	18.3	6.4	128
BXRH-27G0600-A-8x	2700	90	175	674	607	36.6	6.4	105
BXRH-27G0600-B-8x	2700	90	350	674	607	18.3	6.4	105
BXRH-27H0600-A-8x	2700	97	175	597	538	36.6	6.4	93
BXRH-27H0600-B-8x	2700	97	350	597	538	18.3	6.4	93
BXRH-30E0600-A-8x	3000	80	175	868	781	36.6	6.4	136
BXRH-30E0600-B-8x	3000	80	350	868	781	18.3	6.4	136
BXRH-30G0600-A-8x	3000	90	175	705	634	36.6	6.4	110
BXRH-30G0600-B-8x	3000	90	350	705	634	18.3	6.4	110
BXRH-30H0600-A-8x	3000	97	175	638	574	36.6	6.4	100
BXRH-30H0600-B-8x	3000	97	350	638	574	18.3	6.4	100
BXRH-35E0600-A-8x	3500	80	175	888	800	36.6	6.4	139
BXRH-35E0600-B-8x	3500	80	350	888	800	18.3	6.4	139
BXRH-35G0600-A-8x	3500	90	175	730	657	36.6	6.4	114
BXRH-35G0600-B-8x	3500	90	350	730	657	18.3	6.4	114
BXRH-35H0600-A-8x	3500	97	175	656	590	36.6	6.4	102
BXRH-35H0600-B-8x	3500	97	350	656	590	18.3	6.4	102
BXRH-40E0600-A-8x	4000	80	175	894	804	36.6	6.4	140
BXRH-40E0600-B-8x	4000	80	350	894	804	18.3	6.4	140
BXRH-40G0600-A-8x	4000	90	175	745	671	36.6	6.4	116
BXRH-40G0600-B-8x	4000	90	350	745	671	18.3	6.4	116

Bagian Nomor	Nominal KKT1 (K)	CRI2	c Penggerak Nominal Saat ini3 (mA)	Berdenyut Khas Aliran4,5,6 Tc = 25ºC (lm)	Minimum Fluks Berdenyut6,7 Tc = 25ºC (lm)	Khas Vf (V)	Khas Kekuatan (W)	Khas Kemanjuran (aku/W)
BXRH-40H0600-A-8x	4000	97	175	674	607	36.6	6.4	105
BXRH-40H0600-B-8x	4000	97	350	674	607	18.3	6.4	105
BXRH-50E0601-A-8x	5000	80	175	904	813	36.6	6.4	141
BXRH-50E0601-B-8x	5000	80	350	904	813	18.3	6.4	141
BXRH-50G0601-A-8x	5000	90	175	781	703	36.6	6.4	122
BXRH-50G0601-B-8x	5000	90	350	781	703	18.3	6.4	122

Tabel 2:Panduan Pemilihan, Performa DC Stabil (Tc=85 derajat )

Bagian Nomor	Nominal KKT1 (K)	CRI2	Penggerak Nominal Saat ini3 (mA)	DC yang khas Aliran4,5 Tc = 85ºC (lm)	DC minimal Aliran6 Tc = 85ºC (lm)	Khas Vf (V)	Khas Kekuatan (W)	Khas Kemanjuran (aku/W)
BXRH-22E0600-A-8x	2200	80	175	586	527	35.4	6.2	95
BXRH-22E0600-B-8x	2200	80	350	586	527	17.7	6.2	95
BXRH-22G0600-A-8x	2200	90	175	504	454	35.4	6.2	81
BXRH-22G0600-B-8x	2200	90	350	504	454	17.7	6.2	81
BXRH-22H0600-A-8x	2200	97	175	426	383	35.4	6.2	69
BXRH-22H0600-B-8x	2200	97	350	426	383	17.7	6.2	69
BXRH-24G0600-A-8x	2400	90	175	540	486	35.4	6.2	87
BXRH-24G0600-B-8x	2400	90	350	540	486	17.7	6.2	87
BXRH-24H0600-A-8x	2400	97	175	456	411	35.4	6.2	74
BXRH-24H0600-B-8x	2400	97	350	456	411	17.7	6.2	74
BXRH-25E0600-A-8x	2500	80	175	703	633	35.4	6.2	113
BXRH-25E0600-B-8x	2500	80	350	703	633	17.7	6.2	113
BXRH-27E0600-A-8x	2700	80	175	735	662	35.4	6.2	119
BXRH-27E0600-B-8x	2700	80	350	735	662	17.7	6.2	119
BXRH-27G0600-A-8x	2700	90	175	607	546	35.4	6.2	98
BXRH-27G0600-B-8x	2700	90	350	607	546	17.7	6.2	98
BXRH-27H0600-A-8x	2700	97	175	538	484	35.4	6.2	87
BXRH-27H0600-B-8x	2700	97	350	538	484	17.7	6.2	87
BXRH-30E0600-A-8x	3000	80	175	781	703	35.4	6.2	126
BXRH-30E0600-B-8x	3000	80	350	781	703	17.7	6.2	126
BXRH-30G0600-A-8x	3000	90	175	634	571	35.4	6.2	102
BXRH-30G0600-B-8x	3000	90	350	634	571	17.7	6.2	102
BXRH-30H0600-A-8x	3000	97	175	574	517	35.4	6.2	93
BXRH-30H0600-B-8x	3000	97	350	574	517	17.7	6.2	93
BXRH-35E0600-A-8x	3500	80	175	800	720	35.4	6.2	129
BXRH-35E0600-B-8x	3500	80	350	800	720	17.7	6.2	129
BXRH-35G0600-A-8x	3500	90	175	657	591	35.4	6.2	106
BXRH-35G0600-B-8x	3500	90	350	657	591	17.7	6.2	106
BXRH-35H0600-A-8x	3500	97	175	590	531	35.4	6.2	95
BXRH-35H0600-B-8x	3500	97	350	590	531	17.7	6.2	95
BXRH-40E0600-A-8x	4000	80	175	804	724	35.4	6.2	130
BXRH-40E0600-B-8x	4000	80	350	804	724	17.7	6.2	130
BXRH-40G0600-A-8x	4000	90	175	671	604	35.4	6.2	108
BXRH-40G0600-B-8x	4000	90	350	671	604	17.7	6.2	108

Bagian Nomor	Nominal KKT1 (K)	CRI2	Penggerak Nominal Saat ini3 (mA)	DC yang khas Aliran4,5 Tc = 85ºC (lm)	DC minimal Aliran6 Tc = 85ºC (lm)	Khas Vf (V)	Khas Kekuatan (W)	Khas Kemanjuran (aku/W)
BXRH-40H0600-A-8x	4000	97	175	607	546	35.4	6.2	98
BXRH-40H0600-B-8x	4000	97	350	607	546	17.7	6.2	98
BXRH-50E0601-A-8x	5000	80	175	813	732	36.6	6.2	127
BXRH-50E0601-B-8x	5000	80	350	813	732	18.3	6.2	127
BXRH-50G0601-A-8x	5000	90	175	703	633	36.6	6.2	110
BXRH-50G0601-B-8x	5000	90	350	703	633	18.3	6.2	110

Meja 3: Nomor komponen terdaftar di Pendaftaran Produk Eropa untuk Pelabelan Energi

NOMOR BAGIAN1	CCT (K)	CRI	Saat ini2 (mA)	Vf (V)	Berguna aliran3 (Φgunakan)pada 85C (lm)	Kekuatan- eh (W)	Kemanjuran (aku/W)	Energi efisiensi kelas4	Pendaftaran- trasi TIDAK
BXRH-25E0600-A-8x	2500	80	230	37.4	862	8.6	100	F	1115642
BXRH-27E0600-A-8x	2700	80	260	39.7	1065	10.3	103	F	875777
BXRH-27E0600-B-8x	2700	80	540	19.1	1065	10.3	104	F	875779
BXRH-27G0600-A-8x	2700	90	210	38.2	731	8.0	91	G	875799
BXRH-27G0600-B-8x	2700	90	430	18.6	731	8.0	91	G	875801
BXRH-27H0600-A-8x	2700	95	180	35.0	537	6.3	85	G	875833
BXRH-27H0600-B-8x	2700	95	370	17.0	537	6.3	85	G	875835
BXRH-30E0600-A-8x	3000	80	300	38.2	1217	11.5	106	F	875863
BXRH-30E0600-B-8x	3000	80	600	19.1	1217	11.4	106	F	875865
BXRH-30G0600-A-8x	3000	90	230	37.4	805	8.6	94	F	875889
BXRH-30G0600-B-8x	3000	90	470	18.2	805	8.6	94	F	875891
BXRH-30H0600-A-8x	3000	95	200	37.2	654	7.4	88	G	875942
BXRH-30H0600-B-8x	3000	95	410	18.1	654	7.4	88	G	875944
BXRH-35E0600-A-8x	3500	80	300	38.2	1246	11.5	109	F	875980
BXRH-35E0600-B-8x	3500	80	600	19.1	1246	11.4	109	F	875982
BXRH-35G0600-A-8x	3500	90	240	38.2	875	9.2	95	F	876000
BXRH-35G0600-B-8x	3500	90	500	18.3	875	9.1	96	F	876002
BXRH-35H0600-A-8x	3500	95	210	38.2	712	8.0	89	G	876024
BXRH-35H0600-B-8x	3500	95	440	18.2	712	8.0	89	G	876026
BXRH-40E0600-A-8x	4000	80	300	38.2	1253	11.5	109	F	876042
BXRH-40E0600-B-8x	4000	80	600	19.1	1253	11.4	110	F	876044
BXRH-40G0600-A-8x	4000	90	250	39.0	934	9.7	96	F	876064
BXRH-40G0600-B-8x	4000	90	520	18.7	934	9.7	96	F	876066
BXRH-40H0600-A-8x	4000	95	220	39.1	770	8.6	90	G	876088
BXRH-40H0600-B-8x	4000	95	460	18.6	770	8.6	90	G	876090
